機構・基板設計防水ボックス／基板／電池を一体で設計した分解図
下から防水ボックスと電池ホルダー、中央に50×70mmの基板、上にIP65パッキン付きのフタ。コネクタ列をケーブルグランド側に揃え、アンテナはU.FLからSMAへ引き出します。この3Dビューを設計中の合意形成に使っています。
「市販品を組み合わせれば何とかなる」と思って探し始めたものの、電源が持たない、電波が届かない、屋外に置けない、通信費が台数分かかる——結局どれも要件を満たさない。オリジナル機器の相談は、たいていこの段階から始まります。
TIFFINは、回路設計とプリント基板のアートワーク、防水筐体の機構設計、マイコンのファームウェア、そしてデータを受けて見せるクラウド側までを、ひとつのチームで設計します。基板屋・筐体屋・ソフト屋に別々に発注すると、境目の仕様（コネクタ配置、消費電流、アンテナの逃げ、電源シーケンス）で必ずすり合わせが発生します。そこを内側で吸収できることが、いちばんの価値です。
開発中の代表例が、田んぼの水位・水温・水門の開閉を見守る農業IoT「みずばん」と、畑の獣害・盗難を見張る「はたばん」です。920MHz帯のLoRaで各圃場のセンサをつなぎ、LTE回線を1台のゲートウェイに集約することで、圃場ごとにSIMを持たせずに通信費を抑える構成にしています。
ISSUES
「試作は動いたのに、現場に置いたら止まった」の原因はだいたい決まっています。
試作では動いたのに、実際に設置すると数週間で電池切れ。待機電流の設計とセンサ電源の遮断ができていないのが原因。
防水等級を満たしていない、ケーブル引き込みから水が入る、結露で誤動作する。筐体と基板を別々に決めるとこうなる。
アンテナの位置と基板パターンで飛距離が大きく変わる。技適の取得も含めて考えないと、そもそも国内で使えない。
1台ずつにSIMを入れる設計にしたため、台数が増えるほど月額が跳ね上がる。中継の構成を最初に決めておく必要がある。
回路図しかなく、BOMや実装データがないため基板メーカーに投げられない。試作から量産への橋が架かっていない。
装置は動くが、数字が羅列されるだけで誰も見ない。しきい値・通知・見せ方まで設計しないと現場では使われない。
SERVICE
部分的なご依頼も、企画から量産までの一貫依頼も、どちらもお受けします。
要件から回路を設計し、プリント基板のパターン設計まで行います。KiCadのプロジェクトファイルごと納品します。
電池で年単位を狙う機器の設計。測定時だけセンサ電源を入れる、分圧回路も切る、といった積み上げで待機電流を削ります。
LoRa（920MHz帯）、LTE（CAT-M／NB-IoT）、Wi-Fi、BLEを用途で使い分け、中継構成まで設計します。
防水ボックス、支柱、取り付け金具、ケーブルグランドまで含めた実設置の設計を行います。
マイコン上のソフトウェアを開発します。センサ読み取り、送信、省電力制御、そして遠隔でのファーム更新まで。
装置から上がってきたデータを受け、判断し、人に届けるところまで作ります。ここまでやって初めて「使える装置」になります。
ENGINEERING
実際に設計しているセンサノードを例に、どのレベルまで詰めているかをお見せします。
ノード基板は50×70mm・1.6mm厚・4層。四隅にM3穴を角から3.5mmの位置で取り、上辺15mmはRFゾーンとしてベタGND以外の配線を禁止しています。下辺はJSTコネクタ列（圧力／水温／水口／水尻）に揃え、防水ボックス底面のケーブルグランド側と一直線に並ぶようにしてあります。基板の外形と穴位置は、筐体とケーブルの取り回しから先に決めます。
センサ電源はFETスイッチで測定時のみON。電池電圧監視の分圧抵抗（1MΩ+1MΩ）もFETで切ります。これを積み上げて待機30μA級を狙い、単3リチウム2本での長期運用を成立させます。省電力は最後に足すものではなく、回路図の最初から入れておく項目です。
通信部は技適取得済みのモジュール（LoRa+MCU一体型など）を使い、基板側はU.FL→SMAバルクヘッドへ50Ω・最短で引き出すだけにします。自前でRF回路を組むと、認証と量産の両方でコストが跳ね上がります。ここは割り切る設計にしています。
支柱の地上高、アンテナ先端の高さ（稲の穂より上か）、測定管の埋設深さ、水面との関係。これらを3Dの断面図で事前に確認してから、寸法を確定します。現地で「思ったより低い／届かない」を起こさないための工程です。
回路図とアートワークだけでなく、部品表（BOM）と実装座標（CPL）、外形・穴・配置ガイド入りのKiCadプロジェクト一式をお渡しします。基板メーカーへそのまま発注できる状態にすることを、試作段階の完了条件にしています。
圃場ごとにLTE-SIMを入れると、台数×月額がそのまま運用費になります。センサ間はLoRaのマルチホップで中継し、外部通信はゲートウェイ1台のLTEに集約する。この構成を最初に決めておくことで、増設しても通信費が増えません。
| 回路・基板設計 | KiCad（回路図・アートワーク・ガーバー出力）。4層基板まで標準対応。製造は国内／海外の基板メーカーを案件に応じて選定します。 |
|---|---|
| 無線 | LoRa 920MHz帯（Wio-E5 / SX1262 クラスのモジュール）、LTE CAT-M／NB-IoT（SIM7080G / SIM7600 クラス）、Wi-Fi／BLE（ESP32 シリーズ）。いずれも技適取得済みモジュールを選定します。 |
| センサ | 圧力（水位）、温度（DS18B20）、温湿度・気圧（BME280）、ホール素子による開閉検知（DRV5032）、人感（PIR）、カメラ。I2C／1-Wire／アナログを用途で使い分けます。 |
| ファームウェア | C／C++（Arduino／ベンダSDK）、MicroPython。スリープ制御、送信リトライ、OTA更新、SWDによる書き込み。 |
| エッジAI | NVIDIA Jetson クラスのボード上での映像解析（物体検出・追跡・顔照合）、TensorRT によるモデル最適化（FP16/INT8）。 |
| クラウド | Node.js / Python の受信API、時系列データの蓄積、LINE Messaging API・メールでの通知、Web上の監視ダッシュボード。 |
| 電源 | 単3リチウム／18650リチウムイオン、ソーラーパネル（10W級）＋充電制御、電池寿命の試算とフィールドでの実測。 |
回路だけ、基板だけ、ファームだけ、という部分的なご依頼もお受けします。既存基板の改版や、他社が作った装置のクラウド側だけを引き継ぐご相談も可能です。
WORKS
設計資料と、実際に動いている監視画面をご覧いただけます。

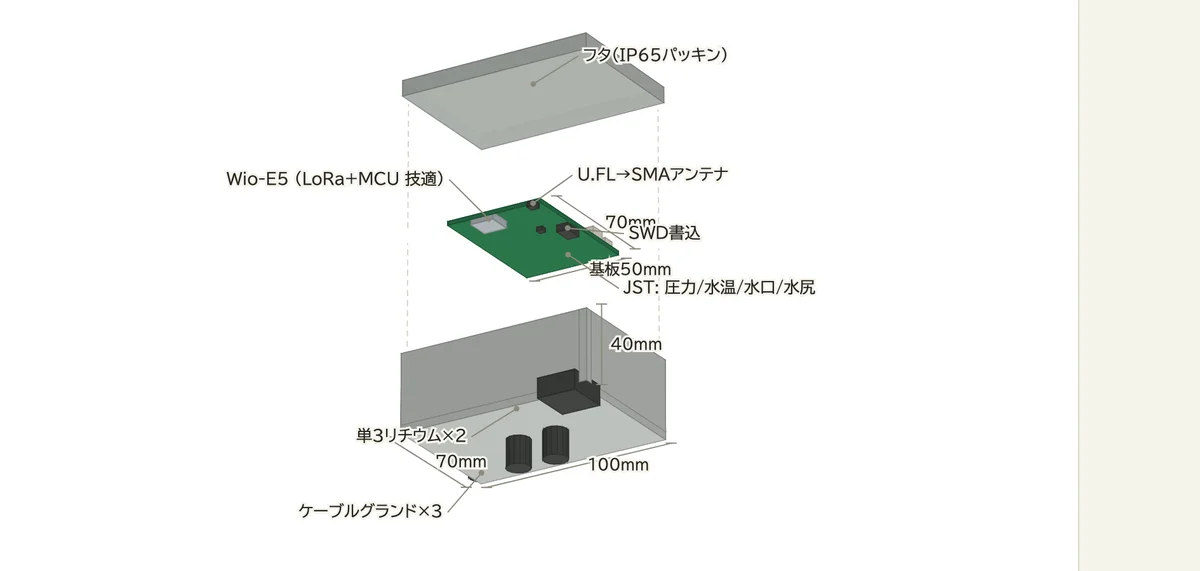

下から防水ボックスと電池ホルダー、中央に50×70mmの基板、上にIP65パッキン付きのフタ。コネクタ列をケーブルグランド側に揃え、アンテナはU.FLからSMAへ引き出します。この3Dビューを設計中の合意形成に使っています。

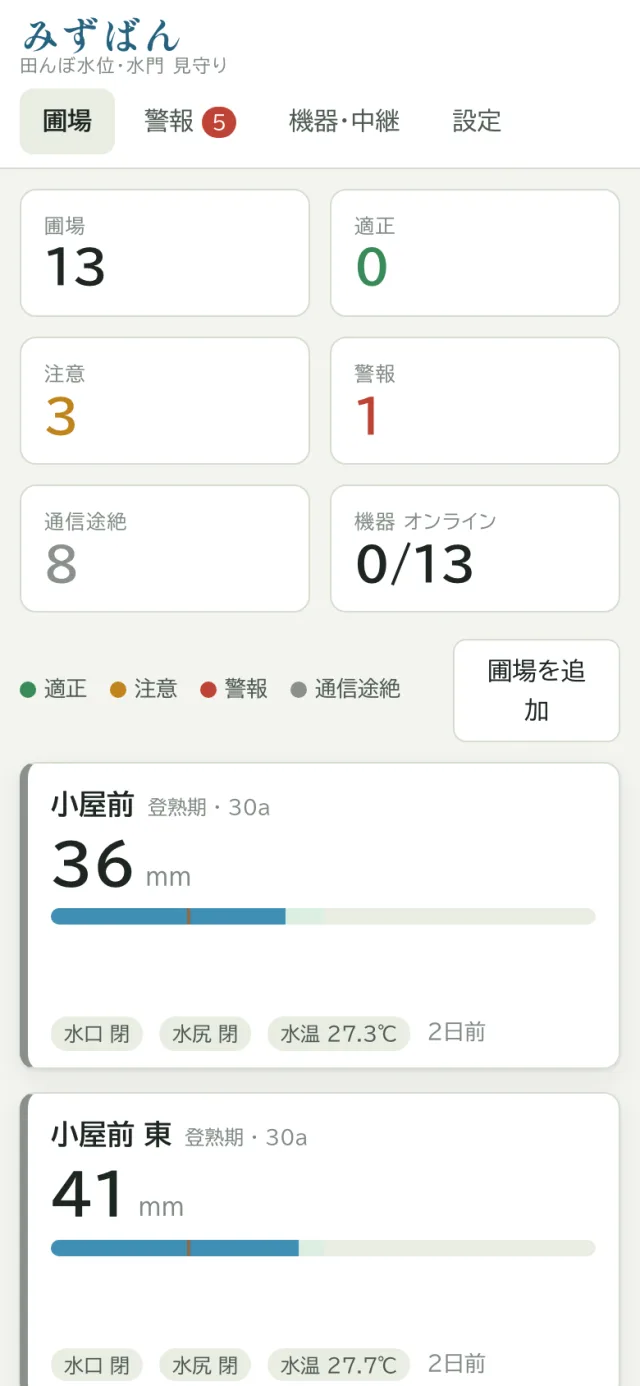

圃場ごとの水位をmm単位で表示し、生育ステージに応じた適正範囲から外れると警報を出します。「漏水の疑い：減水62mm/日」「水尻が開いたまま」といった、現場が次に何をすべきか分かる文言で通知します。
人感センサとカメラで検知し、人物と動物を判別して記録します。夜間の警戒時間帯だけ通知する、電池残量と電波強度をカメラごとに監視する、といった運用に必要な情報を1画面にまとめました。
装置は作って終わりではありません。朝いちばんにスマホで全圃場の状態を確認し、異常のある場所だけ見に行く。この運用が成立するところまでを開発範囲に含めています。
FLOW
最初のご相談から納品後の改修まで、同じ担当が一貫して伴走します。
「何を、どこで、どのくらいの期間、いくらで測りたいか」を伺います。図面や仕様書がなくても構いません。
センサ、通信方式、電源、設置方法の候補を出し、それぞれの費用感と実現性を比較してお見せします。
回路図、基板のアートワーク、筐体、設置方法を設計します。3Dで設置イメージを共有し、寸法を確定します。
基板を起こし、実機で消費電流・通信距離・センサ精度を測定します。ここで判明した課題を設計にフィードバックします。
実際の現場に設置し、季節や天候をまたいで動作を確認します。ここを省くと、量産後に必ず問題が出ます。
BOM／CPLを整えて量産に移行します。ファームの遠隔更新と機器監視の仕組みを含めて納品します。
PRICE
内容によって大きく変わるため、まずは構成の相談からお受けしています。
実現方式の比較検討、部品選定、概算の費用試算、消費電力の試算まで。開発に進むかどうかの判断材料をお出しします。
回路設計・基板製作・筐体・ファームウェアを含む試作1式。実機での測定と、量産に渡せるデータ一式の作成まで。
小ロット量産（ODM/OEM）と、クラウド・アプリまで含めた一式。台数と保守条件によりお見積もりします。
※ 基板製造費・部品費・金型費等は別途実費となります。1台のオーダーメイドから承ります。
FAQ
ここに載っていないことも、お問い合わせフォームからお気軽にどうぞ。
作ります。むしろ「市販品にない1台」のご相談が中心です。同じ設計をそのまま小ロット量産（ODM/OEM）に展開することもできます。
技適取得済みの無線モジュールを選定することで、機器としての認証取得を不要にする設計を基本としています。独自のRF回路が必要な場合は、認証にかかる期間と費用を含めて事前にご説明します。
測定間隔と送信頻度、気温によって変わります。設計段階で消費電流を積み上げて試算し、試作機で実測して確認します。電池での長期運用が必要な案件では、待機電流を数十μA級まで詰める設計を行います。
可能です。既存基板の改版、他社製装置のクラウド側の引き継ぎ、量産用データ（BOM/CPL）の整備だけ、といったご依頼もお受けしています。
納品します。KiCadのプロジェクトファイル、ガーバー、BOM、CPL、ファームウェアのソースコードをお渡しします。将来ほかの会社に量産を頼む場合でも困りません。
そのつもりで設計します。IP65相当の防水、直射日光・結露・積雪・気温変化を想定した部品選定を行い、実際の現場でシーズンをまたいだフィールド試験を行ってから量産に進みます。
